產品介紹
直流開關電源采用高頻電力電子開關變換技術和多級閉環反饋控制技術,交流電輸入后經過整流、逆變、高頻變壓器、高頻整流濾波后輸出。動態響應快,過流能力強,輸出紋波低,體積小、重量輕、效率高,操作簡便,確保了長期滿負荷運行的穩定、可靠。開關直流電源具有CV、CC工作模式自動切換功能,將開關電源的電壓和電流展寬,實現了電壓和電流的大范圍調節,擴大了開關電源的應用領域。電源的控制芯片采用目前比較成熟的進口元件,電源的功率部件采用國際上最新研制的大功率器件。
技術參數
輸入電壓:380V+10%,三相三線+地線;220V+10%,單相+地線(小功率)
輸入頻率:50Hz+10%
輸出電壓:0V~滿量程可調
輸出電流:0A~滿量程可調
輸出電壓精度:≤0.5%F.S
輸出電流精度:≤0.5%F.S
顯示精度:≤0.5%F.S
負載效應(負載調整率:≤0.5%FS
電源效應(電源調整率):≤0.5%FS
時漂:≤0.3%FS (僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率)
溫漂:≤0.03%/℃(半小時內)(僅由于在電源使用環境溫度范圍內,由環境溫度變化引起的輸出電壓變化率)
電壓顯示分辨率:四位顯示;精度 :±1% +1個字(30V<Ue<1000V)
電流顯示分辨率:四位顯示;精度 :±1% +1個字(50A<Ie<1000A)
紋波(Vrms):≤0.5% +10mV F.S( 80%~100%額定阻性負載)
保護裝置:過流保護、過壓保護、功率裝置過熱保護、輸出短路保護。
操作方式:電位器(十圈)
冷卻方式:強制風冷
噪聲:≤65dB(1m外測試)
工作溫度:0℃~45℃
工作濕度:10%~90%(無凝露)
海拔高度:≤3000m
開關電源選配項目
1上位機通訊接口:電源選配RS232或RS485接口。通訊協議支持國際標準MODBUS通訊協議。
2外部模擬量接口:支持0V~5V,0V~10V外部模擬電壓調節和檢測。
3電量泄放裝置:泄放裝置可用于電機在做試驗測試時消耗電機產生的反沖能量,防止反沖電壓造成電機控制器損壞。

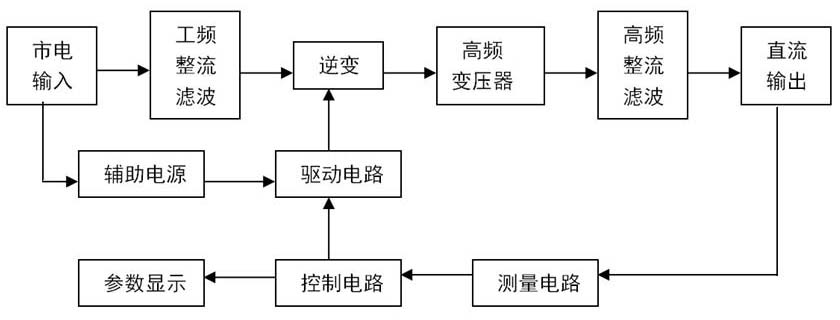

開關電源工作原理
