直流穩壓電源電路設計工程師解析什么是浪涌（1）
2018-11-11 14:18:19??????點擊：
1． 直流穩壓電源電路設計工程師解析什么是浪涌？

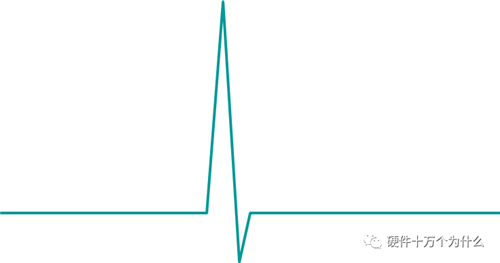

浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。可能引起浪涌的原因有：重型設備、短路、直流穩壓電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
2. 直流穩壓電源電路設計工程師解析浪涌的特點

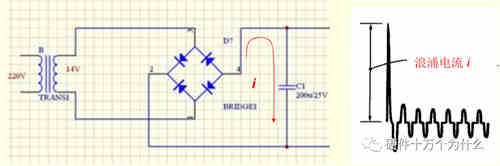

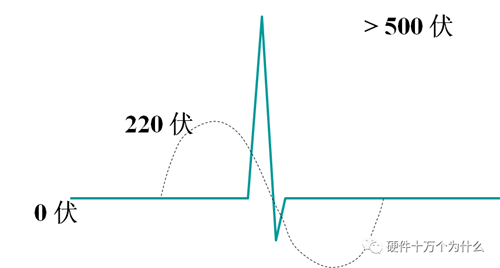

浪涌產生的時間非常短，大概在微微秒級。浪涌出現時，電壓電流的幅值超過正常值的兩倍以上。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。

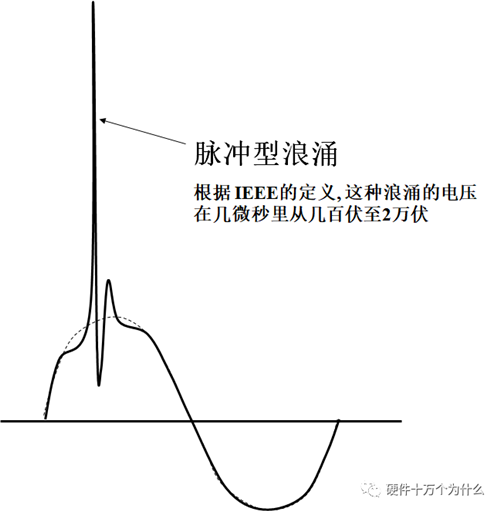

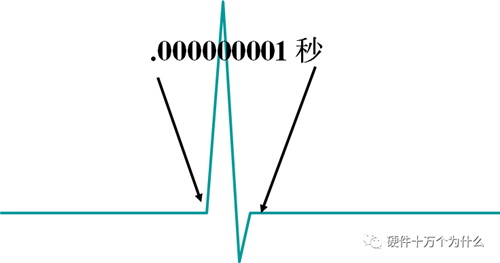

這種現象通常只持續幾納秒至幾毫秒
3． 直流穩壓電源電路設計工程師解析浪涌的表現
浪涌普遍的存在于配電系統中，也就是說浪涌無處不在。浪涌在配電系統主要表現有：
電壓波動
在正常工作情況下，機器設備會自動停止或啟動

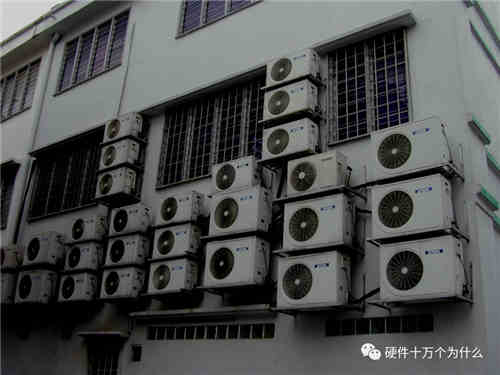

用電設備中有空調、壓縮機、電梯、泵或電機
電腦控制系統經常出現無理由復位
電機經常要更換或重繞
電氣設備由于故障、復位或電壓問題而縮短使用壽命
浪涌對敏感電子電器設備的影響有以下類型：
破壞
? 電壓擊穿半導體器件
? 破壞元器件金屬化表層
? 破壞印刷電路板印刷線路或接觸點
? 破壞三端雙可控硅元件/晶閘管……
干擾
? 鎖死、晶閘管或三端雙向可控硅元件失控
? 數據文件部分破壞
? 數據處理程序出錯
? 接收、傳輸數據的錯誤和失敗
? 原因不明的故障……
過早老化
? 零部件提前老化、電器壽命大大縮短
? 輸出音質、畫面質量下降
4.直流穩壓電源電路設計工程師解析浪涌的來源

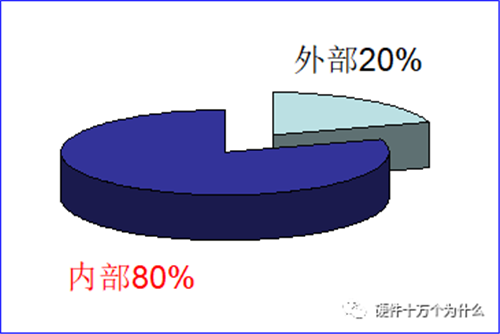

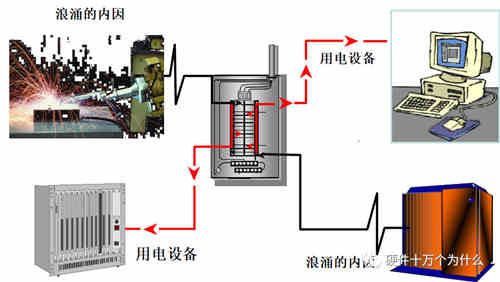

以配電系統為參照物，則浪涌可以分成系統外的和系統內的兩種。根據統計，系統外的浪涌主要來自于雷電和其它系統的沖擊，大約占 20%；系統內的浪涌主要來自于系統內部用電負荷的沖擊，大約占 80%。
?外部—主要是雷擊
?內部– 用電設備的開關等
雷電：

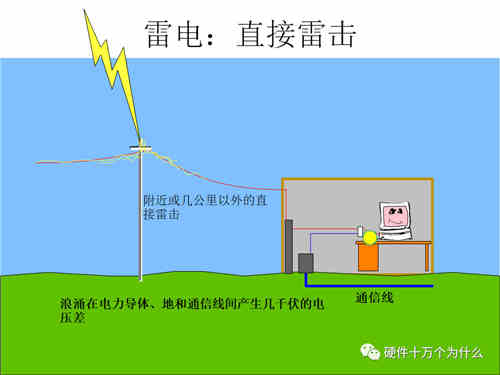

?1、直擊雷，雷電擊在避雷針、避雷帶及建筑物或煉油塔的某部位。
?2、雷電電磁輻射；雷擊點強大的磁場向四周輻射。

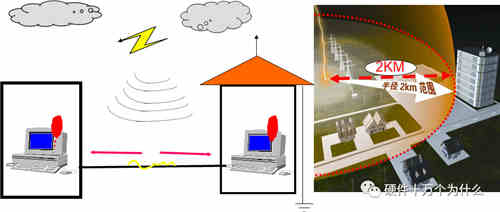

雷擊即便沒有直接擊中建筑物，也會對建筑物內的微電子設備造成損壞，因為只要雷擊中心點發生在距建筑物半徑２Km范圍內，在此范圍內的空間里就會產生極強的電磁場，所有從這個電磁場中穿越的供電線路，網絡和信號線路等，都會因電磁感應而在線路上產生一個浪涌電壓，并沿著線路進入大樓內的設備輸入端口，從而將電子設備摧毀。
?3、雷電流在電源和信號線上的分流；

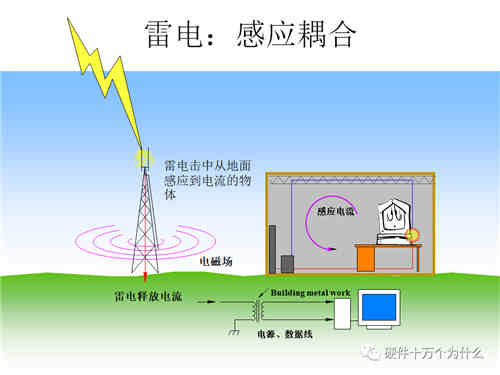

?4、雷電感應：雷電流從引下線泄放過程中在周圍形成強大的交變磁場，處于磁場內的金屬導體上產生感應電壓。

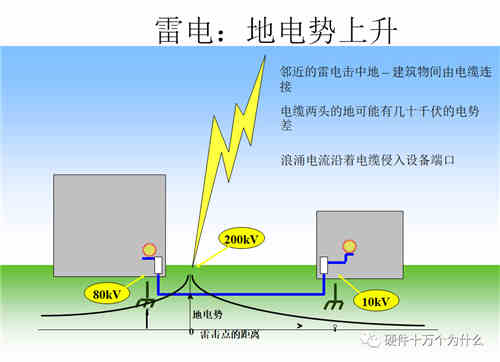

?5、雷擊部位形成的局部高電位。
?6、雷電部侵入。

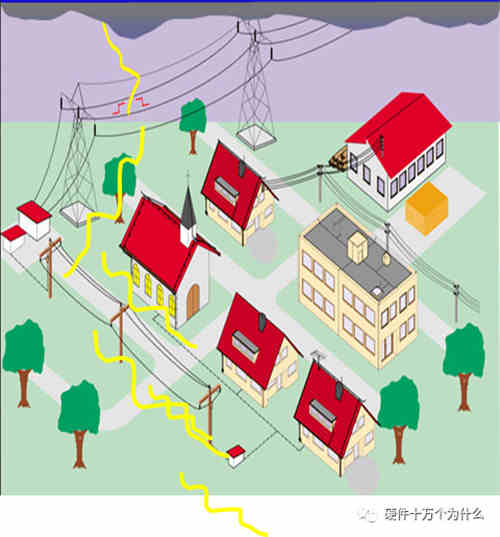

直接雷擊擊中電力線路或引下線疏導雷電流時，在電力線路上會產生雷擊過電壓并在電力線纜周圍產生強大的電磁脈沖，凡是在此電磁脈沖范圍內的各種電力、信號及控制線路都會感應出過電壓，這部分過電壓將會沿各種線路傳輸到后端的設備，從而引起設備的誤動作或損壞。
電網內部浪涌：
（1）電力大負荷的投入和切除；
空調、壓縮機、泵或馬達

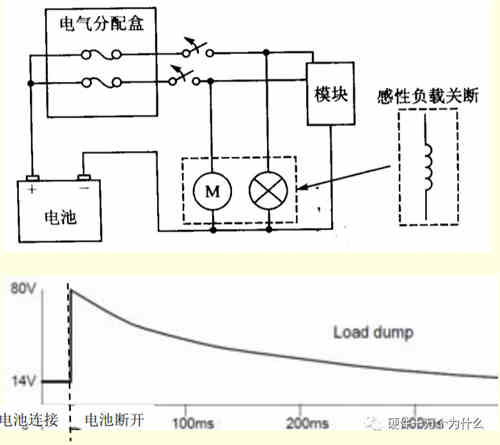

（2）感性負荷的投入和切除；
（3）功率因素補償電容器的投入和切除

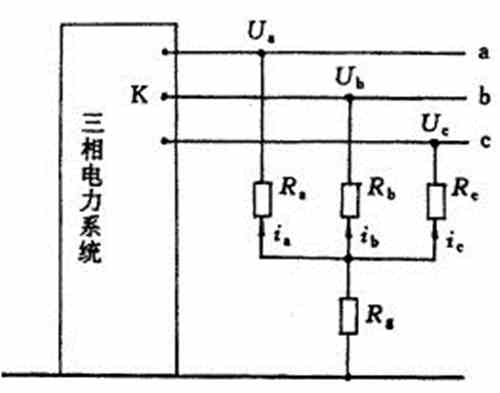

（4）短路故障

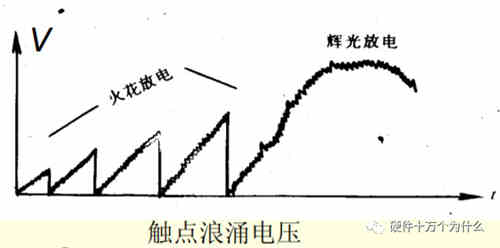

（5）機械觸點
機械開關包括電磁繼電器的開關觸點、按鈕開 關、按鍵、帶開關電位器等

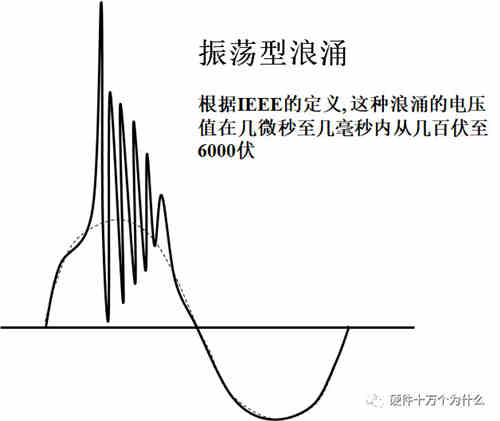

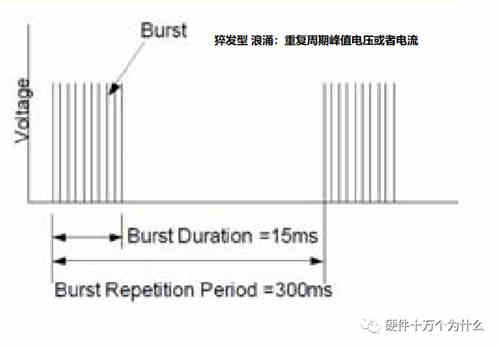

?5、 直流穩壓電源電路設計工程師解析浪涌的分類
浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。可能引起浪涌的原因有：重型設備、短路、直流穩壓電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
2. 直流穩壓電源電路設計工程師解析浪涌的特點
浪涌產生的時間非常短，大概在微微秒級。浪涌出現時，電壓電流的幅值超過正常值的兩倍以上。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。
這種現象通常只持續幾納秒至幾毫秒
3． 直流穩壓電源電路設計工程師解析浪涌的表現
浪涌普遍的存在于配電系統中，也就是說浪涌無處不在。浪涌在配電系統主要表現有：
電壓波動
在正常工作情況下，機器設備會自動停止或啟動
用電設備中有空調、壓縮機、電梯、泵或電機
電腦控制系統經常出現無理由復位
電機經常要更換或重繞
電氣設備由于故障、復位或電壓問題而縮短使用壽命
浪涌對敏感電子電器設備的影響有以下類型：
破壞
? 電壓擊穿半導體器件
? 破壞元器件金屬化表層
? 破壞印刷電路板印刷線路或接觸點
? 破壞三端雙可控硅元件/晶閘管……
干擾
? 鎖死、晶閘管或三端雙向可控硅元件失控
? 數據文件部分破壞
? 數據處理程序出錯
? 接收、傳輸數據的錯誤和失敗
? 原因不明的故障……
過早老化
? 零部件提前老化、電器壽命大大縮短
? 輸出音質、畫面質量下降
4.直流穩壓電源電路設計工程師解析浪涌的來源
以配電系統為參照物，則浪涌可以分成系統外的和系統內的兩種。根據統計，系統外的浪涌主要來自于雷電和其它系統的沖擊，大約占 20%；系統內的浪涌主要來自于系統內部用電負荷的沖擊，大約占 80%。
?外部—主要是雷擊
?內部– 用電設備的開關等
雷電：
?1、直擊雷，雷電擊在避雷針、避雷帶及建筑物或煉油塔的某部位。
?2、雷電電磁輻射；雷擊點強大的磁場向四周輻射。
雷擊即便沒有直接擊中建筑物，也會對建筑物內的微電子設備造成損壞，因為只要雷擊中心點發生在距建筑物半徑２Km范圍內，在此范圍內的空間里就會產生極強的電磁場，所有從這個電磁場中穿越的供電線路，網絡和信號線路等，都會因電磁感應而在線路上產生一個浪涌電壓，并沿著線路進入大樓內的設備輸入端口，從而將電子設備摧毀。
?3、雷電流在電源和信號線上的分流；
?4、雷電感應：雷電流從引下線泄放過程中在周圍形成強大的交變磁場，處于磁場內的金屬導體上產生感應電壓。
?5、雷擊部位形成的局部高電位。
?6、雷電部侵入。
直接雷擊擊中電力線路或引下線疏導雷電流時，在電力線路上會產生雷擊過電壓并在電力線纜周圍產生強大的電磁脈沖，凡是在此電磁脈沖范圍內的各種電力、信號及控制線路都會感應出過電壓，這部分過電壓將會沿各種線路傳輸到后端的設備，從而引起設備的誤動作或損壞。
電網內部浪涌：
（1）電力大負荷的投入和切除；
空調、壓縮機、泵或馬達
（2）感性負荷的投入和切除；
（3）功率因素補償電容器的投入和切除
（4）短路故障
（5）機械觸點
機械開關包括電磁繼電器的開關觸點、按鈕開 關、按鍵、帶開關電位器等
?5、 直流穩壓電源電路設計工程師解析浪涌的分類
