組合電路板法快速修理電動車蓄電池充電機的技巧
2018-7-16 14:31:03??????點擊:
由于平時經常修理各種電動車蓄電池充電機,所以平時手頭上積攢了很多不同型號的廢舊蓄電池充電機。主要是用來拆卸一些有用的元件。這樣,維修時不僅比較順手,而且能廢物利用。下面給大家介紹一種通過組合電路板的方法,來維修蓄電池充電機的快速修理小經驗。
當遇到一臺損壞比較嚴重,修復難度較大的蓄電池充電機的時候,比如初級電路或次級電路嚴重燒壞了,特別是那些使用貼片元件的電路板,沒有必要花費更多的時間來逐一的換零件了,可以找一塊同型號的電路板,從新把兩塊電路板好的那部分組合在一起。這樣的維修方法再簡單不過了。只有你想不到,沒有做不到的事情。就看你動不動腦筋去想辦法。
比如,筆者修的這臺捷安特電源,以及使用較多貼片元件的蓄電池充電機電源等,以前也這樣做過。這些電路板設計都是采用貼片元件,如果換原件的話那就太麻煩了。所以對于有些電路板因為初級電路或者次級電路把部分零件都燒壞了。對于這樣的電路板,筆者就另找一塊相同的已壞蓄電池充電機電路板,把兩塊好的電路板從新組合在一起。經這樣處理后,不僅和出廠時的性能幾乎一樣,而且簡單易行。具體的操作方法如下。

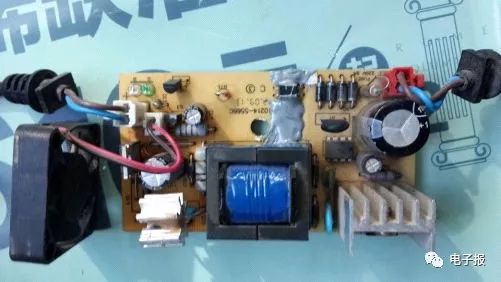

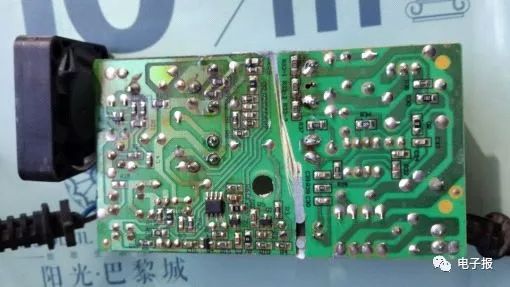

首先把兩塊電路板上的變壓器和光耦焊下來,然后把兩塊電路板的初級和次級,沿著廠家標注的分隔線把電路板鋸開。接著把兩塊好電路板對接起來用鑄工膠粘好如附圖所示。這種膠粘接強度特別好,粘接后要用電吹風加熱,可以凝固的快一些。當然,為了方便,也可以用熱熔膠來粘接。電路板粘接好后,就可以把變壓器和光耦焊上去了,就可以正常使用了。

【注意】1)變壓器應選用次級電路燒壞的那只,以免出現損壞開關管等異常現象;2)安裝前,需要仔細檢測光耦和誤差放大器431這兩個元件,確定是好的,再安裝到電路板上,以免因穩壓失控導致開關管等元件損壞。
當遇到一臺損壞比較嚴重,修復難度較大的蓄電池充電機的時候,比如初級電路或次級電路嚴重燒壞了,特別是那些使用貼片元件的電路板,沒有必要花費更多的時間來逐一的換零件了,可以找一塊同型號的電路板,從新把兩塊電路板好的那部分組合在一起。這樣的維修方法再簡單不過了。只有你想不到,沒有做不到的事情。就看你動不動腦筋去想辦法。
比如,筆者修的這臺捷安特電源,以及使用較多貼片元件的蓄電池充電機電源等,以前也這樣做過。這些電路板設計都是采用貼片元件,如果換原件的話那就太麻煩了。所以對于有些電路板因為初級電路或者次級電路把部分零件都燒壞了。對于這樣的電路板,筆者就另找一塊相同的已壞蓄電池充電機電路板,把兩塊好的電路板從新組合在一起。經這樣處理后,不僅和出廠時的性能幾乎一樣,而且簡單易行。具體的操作方法如下。

首先把兩塊電路板上的變壓器和光耦焊下來,然后把兩塊電路板的初級和次級,沿著廠家標注的分隔線把電路板鋸開。接著把兩塊好電路板對接起來用鑄工膠粘好如附圖所示。這種膠粘接強度特別好,粘接后要用電吹風加熱,可以凝固的快一些。當然,為了方便,也可以用熱熔膠來粘接。電路板粘接好后,就可以把變壓器和光耦焊上去了,就可以正常使用了。

【注意】1)變壓器應選用次級電路燒壞的那只,以免出現損壞開關管等異常現象;2)安裝前,需要仔細檢測光耦和誤差放大器431這兩個元件,確定是好的,再安裝到電路板上,以免因穩壓失控導致開關管等元件損壞。
