開關直流電源的專用名詞解釋
2017-5-25 14:25:26??????點擊：
開關直流電源我們會經常的接觸到，也在工作中經常會使用到，但是它的原理我們也許不太知道。但是作為我們直流電源工程師而言，開關直流電源的工作原理可以不清楚，但是它的一些專用名詞還是需要了解一些的，比如什么是開關直流電源的紋波？什么是開關直流電源的噪聲？什么是開關直流電源的紋波？直流電源的調整率又怎么表示？調整率又分為多少種類？開關直流電源的沖擊電流和浪涌電壓該怎么形象的解釋？開關直流電源的效率和待機功耗又是什么？開關直流電源的電容ESR是什么呢？它的危害又有哪些？什么是直流電源的動態響應........，要回答以上的問題，我想應該沒有幾個工程師能知道，那我們就往下看看吧。
紋波與噪聲

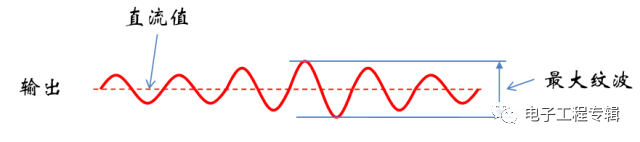

什么是開關直流電源的紋波？
開關電源的輸出并不是真正恒定的，輸出存在著周期性的抖動，這些 抖動看上去就和水紋一樣，稱為紋波。
紋波可以是電壓或電流紋波。
通常用2個參數來描述紋波：
最大紋波電壓：紋波的峰峰值。
紋波系數：交流分量的有效值與直流分量之比。
開關直流電源紋波產生的原因

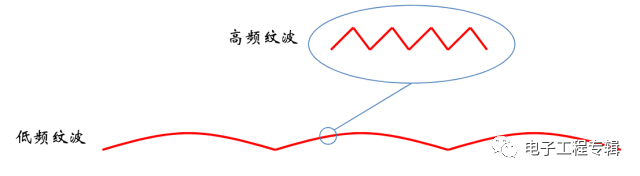

開關直流電源的紋波來自2個地方：
低頻紋波：來自AC輸入的周期，直流電源對輸入的抑制比不是完美的，當輸入變化，輸出也會變化。
高頻紋波：來自開關切換的周期，開關電源不是線性連續輸出能量，而是 將能量組成一個個包來傳輸，因此會存在和開關周期相對應的紋波。
如果是線性直流電源，是沒有開關紋波的，只有低頻紋波。
高頻紋波和低頻紋波紋波的影響
最大紋波會決定輸出的峰值，本來輸出是穩定的某個電壓或電流，由 于紋波的影響，使得輸出的峰值比平均值高，這可能會損壞負載。
比如，對LED來說，過高的電流會減少LED的壽命。
過大的紋波系數會使得輸出的能量不均衡平滑，從而偏離了直流輸出 這個要求。
比如，對LED來說，過大的紋波系數會使得LED亮度變化，造成閃爍。
如果開關直流電源用來驅動電池，LED燈這種負載，低頻紋波的影響更大， 如果是驅動IC這種高速型負載，高頻紋波的影響更大。

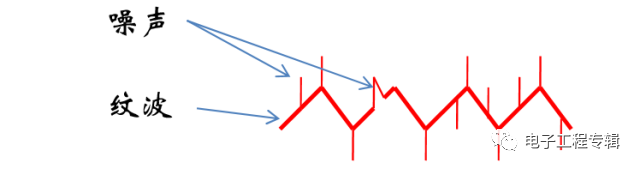

紋波與噪聲
紋波是由于AC周期或開關周期引起的輸出抖動，而噪聲是隨機耦合到 輸出上的高頻信號，是不一樣的。
直流電源的調整率
電源在使用時，有兩個明顯變化的外部條件：輸入和負載。好的電源 應該在輸入和負載發生變化時，依然能維持恒壓或恒流。

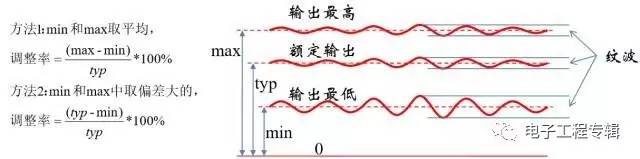

將輸入或負載變化時，輸出偏離額定輸出的程度稱為調整率，比如輸 入在最大最小值之間變化，測量輸出的偏差比率，為一個百分比，比 如5%，就稱為調整率為±5% 。
注意區分調整率和紋波，紋波是輸出的動態特征，而調整率是讓電源 工作在極限外部條件下，輸出的極限偏差。
調整率類型
輸入調整率
其他條件不變，調節輸入時，輸出的偏差，對于AC電源來說，是以AC線的 有效電壓作為變化區間，比如以180~264作為上下限來變化。
有時還會調節AC的頻率，來看輸出是否有偏差，比如從47~63Hz區間。
負載調整率
其他條件不變，調節負載時，輸出的偏差。
綜合調整率
同時調節輸入和負載，找出最差的偏差。
開關直流電源恒流的概念
LED恒流驅動
為什么照明用LED都是電流驅動？
LED是二極管，而二極管的PN結的正向導通阻抗是負溫度系數，隨著溫度 的升高，二極管正向導通阻抗降低。
如果用恒壓源驅動LED，隨著LED工作，溫度開始升高，溫度升高后，正 向導通阻抗降低，由于I=U/R，電流升高，且由于功率P=U*I，功率也增加， LED發熱更厲害，進一步刺激溫度升高，陷于惡性循環，直到LED損壞。
恒壓源驅動時，溫度和電路是一對正反饋。
以照明LED都是恒流驅動，如果是非照明，LED幾乎沒有溫升，此時可 以用恒壓驅動。
恒流精度
恒流精度和其他電影的恒壓效果一樣，體現在幾個方面。
當負載發生變化時，電源輸出的電流的恒定程度。
在實際應用時，多個不同的LED串不可能阻抗特性完全相同，將這些不同的負載 接到電源上后，電流的誤差就定義為恒流精度。
不光是多負載，同一個LED，溫度不同時，阻抗特性也不同，不同溫度下電流也 是有誤差的，但這和前面的條件本質還是一樣，都是負載變化。
因此在測試恒流精度時，需要使用電子負載，讓負載在合理的范圍內變化，測量 電壓的電流誤差。
當電源內部元件參數變化時，電源輸出的電流的恒定程度。
這并不是標準的恒流精度的定義，但目前很多電源都是有這個要求，其中一個重 要的指標是儲能元件，比如電感，或變壓器，感值存在誤差時，電源輸出電流的恒定度
考慮到成本因素，儲能元件在加工時偏差是很大的，所以，電源應當設計成對儲 能元件的感值不敏感。
鋰電池恒流驅動
便攜式設備所用的鋰電池，在不同電量的情況下，電壓是不同的，以 手機所用的鋰電池為例，電池在滿能量時約4.2V，低能量時約2.5V。
如果使用恒壓直流充電機對電池充電，當電池電量較低時，充電電流會極大， 相當于電壓源接到電容上，會損壞電池。
損壞的原因是大電流帶來的大發熱。
為了限制大電流，目前的充電機都是使用恒流-恒壓充電，當電池電壓低時，使用恒流輸出。
沖擊與浪涌

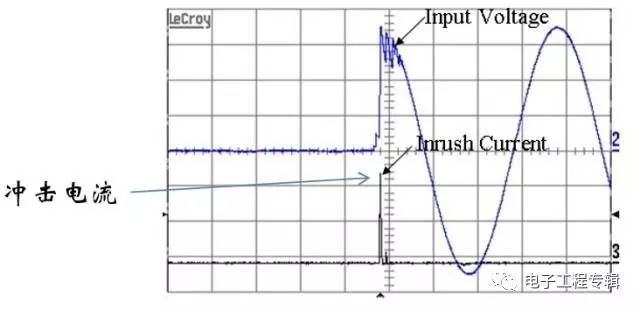

沖擊電流
如果負載為一個容性負載，將一個電壓源直接加到負載上時，會產生 一個非常大的電流，這個電流就稱為沖擊電流。
過大的沖擊電流會使得交流線上的保護電路識別為短路，會導致空氣開關 跳閘，熔斷保險絲等問題。
對于AC電源來說，將電源接到AC線上的一瞬間，AC電源本身就是一 個容性負載，假如此時電源的負載處在滿負荷狀態，且AC線正處在峰 值電壓處，會產生最大的沖擊電流。
浪涌（電壓）
閃電，雷擊等會在電網上制造時間非常短的高電壓脈沖或者高能量脈 沖。
這種過壓通常是由專門的保護器進行保護，比如浪涌放電器。

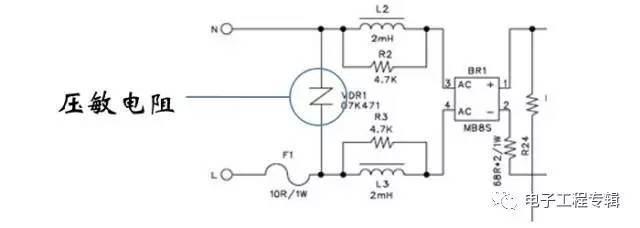

大功率設備斷開或接入電網時，會使得電網電壓上升或跌落。為了保護電源，有時會使用一個壓敏電阻接在輸入端。
壓敏電阻的組織和其上的電壓有關，當電壓變高時，阻值降低。
為什么壓敏電阻不能包含雷擊等產生的脈沖，因為這種浪涌有可能是同時 出現在L線和N線上的。
開關直流電源的效率和待機功耗
效率和待機功耗
這兩個概念很簡單，但有一點需要厘清，就是直流電源在工作時，開關直流電源的效率與功耗的關系：
雖然待機功耗就是電源本身的全部損耗，但是在電源帶負載時，電源 本身的功耗要大于待機功耗。
電源本身的功耗主要來自于電感/變壓器的損耗，開關管的損耗，二極管的損耗，這些損耗都和切換頻率有關，而目前的開關電源，在輸出功率很低時，都會將頻率降低以節能，所以電源本身的功耗在帶負載工作時和待機時是完全不同的。
但是效率是隨著負載消耗增加而升高的，這個很好理解，待機時效率為0， 而帶負載時，電源本身功耗的增加跟不上負載消耗的增加。

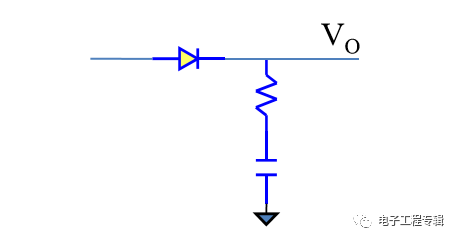

開關直流電源的電容ESR
開關直流電源都需要在輸出加一個電容，將切換電路投遞過來的斷續能量 平滑成穩定的線性輸出，這個電容的重要性不言而喻。
一個非理想因素就是所有的電容都有等效串聯電阻(ESR)，這個電阻會 導致一系列問題。
電容穩壓的原理就是當VO電壓上升時，吸入電流，將能量存儲于電容，當 VO電壓下降時，吐出電流，釋放能量。這個過程中，電流始終流過ESR。

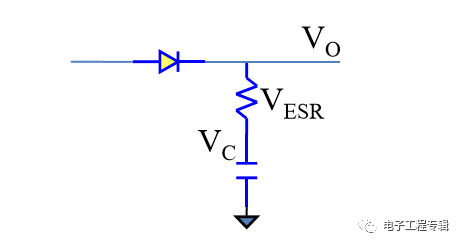

開關直流電源ESR導致的紋波
ESR是輸出高頻電壓紋波的罪魁禍首，當電容儲能和釋能時，電流方向相反，因此輸出在VO=VC+VESR，和VO=VC+VESR之間切換，ESR越 大，紋波電壓越大。
開關直流電源電解電容ESR的危害
為了降低成本，通常輸出電容會使用偏移的電解電容，但是電解電容 的ESR是較高的。
ESR大小：電解電容 > 鉭電容 > 陶瓷電容。
對于電解電容來說，高紋波電壓倒在其次，要命的是ESR會導致電容 發熱，電流越大，發熱越厲害，發熱越厲害，電解電容的電解液蒸發 得越快，隨著電解液的蒸發，ESR加大，發熱更高，陷入惡性循環。
電解電容本身就壽命不高，是電源系統中壽命最短的器件，由于ESR導致的發熱，會加快電解電容報廢，所以開關電源隨著時間的推移，紋波電壓 會越來越大。
解決ESR的問題
解決方法是降低ESR阻值或降低流過ESR的電流，降低流過ESR的電流 比較麻煩，比較簡單的方法是降低ESR阻值。

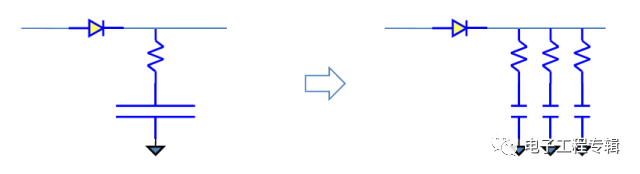

可以采用低ESR的電解電容替代普通電容，或者用多個電容并聯來替代單 個電容。
多個電容并聯的方法缺點是占用大量的空間，在小體積電源中應用受限， 所以有時會用陶瓷和電解電容并聯的方法，甚至用一種多層陶瓷電容替代 多個陶瓷電容。
開關直流電源動態響應
通常動態響應特指電源的輸入，負載階躍變化所導致的輸出被擾動后 恢復正常的過程。
AC交流電源的輸入為不間斷交流，一般不關心輸入的階躍變化，動態響應通常 僅限于描述負載在一定范圍內變化時的響應。
通常定義空載為0%，滿載為100%，然后用負載在某2個百分比之間的 切換來定義負載變化。
常用的負載變化有0-100,10-90,20-80,25-75，取決于應用，對于充電器這類 需要熱插拔的應用，最大的變化在0-100。

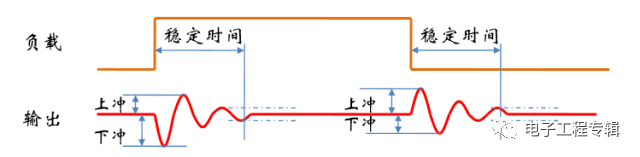

動態響應的指標
動態響應一般有2個指標，一個叫過沖幅度，另一個叫穩定時間。
過沖幅度定義為輸出偏離穩定值的幅度，有上沖和下沖。
穩定時間是負載開始變化到輸出達到能接受的范圍內的實際。

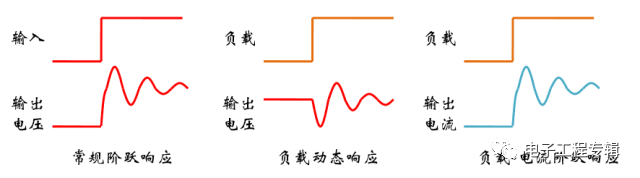

動態響應和階躍響應
階躍響應，指的是輸入階躍，輸出跟著階躍，也就是說輸出要盡快的 變到目標值，而動態響應指的是負載階躍，輸出要盡快的穩定下來。 這兩者在形式上不同，但本質是相同的。
以恒壓輸出為例，當負載突變時，為了維持電壓恒定，需要調整電流，電 流調整的過程，通過負載就會表現出電壓的波動，所以，負載的動態響應， 其本質就是負載-輸出電流這個傳遞函數的階躍響應。

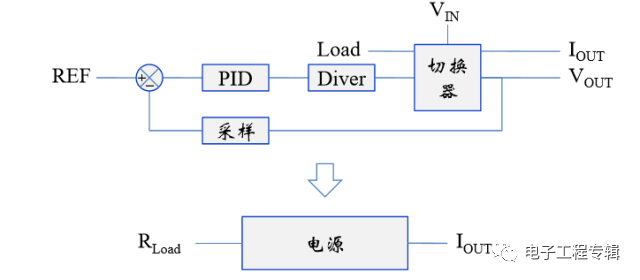

動態響應的系統框圖
將Load視為輸入，IOUT和VOUT視為輸出。
將Load視為輸入后，REF就是固定值，整個系統 。
結束語
看了上面的一些直流電源的名稱解釋，是不是有種這些年在穩壓電源圈白混幾年的感覺呢，我第一次看也有這種感覺，最后想想，也沒有什么，大家專攻方向不同，我們參加工作后，都是以實踐為基礎的，說的通俗一些就是干活的時間多，看理論的時間少了。所以多多的看看書，學習理論是必不可少的。
