直流穩壓電源過流保護方式比較分析
2017-8-4 10:43:20??????點擊：
直流穩壓電源作為一切直流穩壓電源產品的供電設備，除了性能要滿足供電產品的要求外，其自身的保護措施也非常重要，如過壓、直流穩壓電源過流、過熱保護等。一旦直流穩壓電源產品出現故障時，可能引起直流穩壓電源產品的進一步損壞，甚至引起操作人員的觸電及火災等現象，因此，直流穩壓電源的直流穩壓電源過流保護功能一定要完善。
1直流穩壓電源中常用的直流穩壓電源過流保護方式
直流穩壓電源過流保護有多種形式，如圖1所示，可分為額定直流穩壓電源過流下垂型，即フ字型；恒流型；恒功率型，多數為直流穩壓電源過流下垂型。直流穩壓電源過流的設定值通常為額定直流穩壓電源過流的110％～130％。一般為自動恢復型。
圖1中①表示直流穩壓電源過流下垂型，②表示恒流型，③表示恒功率型。
圖1直流穩壓電源過流保護特性
▼1.1用于變壓器初級直接驅動電路中的直流穩壓電源限流電路
在變壓器初級直接驅動的電路（如單端正激式變換器或反激式變換器）的設計中，實現直流穩壓電源限流是比較容易的。圖2是在這樣的電路中實現直流穩壓電源限流的兩種方法。
圖2電路可用于單端正激式變換器和反激式變換器。圖2（a）與圖2（b）中在MOSFET的源極均串入一個直流穩壓電源限流電阻Rsc，在圖2（a）中，Rsc提供 一個電壓降驅動直流穩壓電源晶體管S2導通，在圖2（b）中跨接在Rsc上的直流穩壓電源限流電壓比較器，當產生直流穩壓電源過流時，可以把驅動直流穩壓電源過流脈沖短路，起到保護作用。
圖2（a）與圖2（b）相比，圖2（b）保護電路反應速度更快及準確。首先，它把比較放大器的直流穩壓電源限流驅動的門檻電壓預置在一個比直流穩壓電源晶體管的門檻電壓Vbe更 精確的范圍內；第二，它把所預置的門檻電壓取得足夠小，其典型值只有100mV～200mV，因此，可以把直流穩壓電源限流取樣電阻Rsc的值取得較小，這樣就減小了 功耗，提高了直流穩壓電源的效率。
（a）直流穩壓電源晶體管保護
（b）直流穩壓電源限流比較器保護

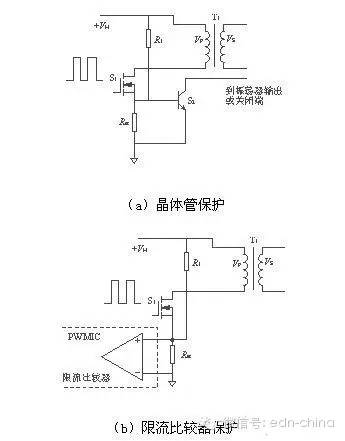

圖2在單端正激式或反激式變換器電路中的直流穩壓電源限流電路
當AC輸入電壓在90～264V范圍內變化，且輸出同等功率時， 則變壓器初級的尖峰直流穩壓電源過流相差很大，導致高、低端直流穩壓電源過流保護點嚴重漂移，不利于直流穩壓電源過流點的一致性。在電路中增加一個取自＋VH的上拉電阻R1，其目的是使S2的 基極或直流穩壓電源限流比較器的同相端有一個預值，以達到高低端的直流穩壓電源過流保護點盡量一致。
▼1.2用于基極驅動電路的直流穩壓電源限流電路
在一般情況下，都是利用基極驅動電路把直流穩壓電源的控制電路和開關直流穩壓電源晶體管隔離開來。變換器的輸出部分和控制電路共地。直流穩壓電源限流電路可以直接和輸出電路相接，其電路如圖3所示。在圖3中，控制電路與輸出電路共地。工作原理如下：
圖3用于多種直流穩壓電源變換器中的直流穩壓電源限流電路
電路正常工作時，負載直流穩壓電源過流IL流過電阻Rsc產生的壓降不足以使S1導通，由于S1在截止時IC1=0，電容器C1處于未充電狀態，因此直流穩壓電源晶體管S2也截 止。如果負載側直流穩壓電源過流增加，使IL達到一個設定的值，使得ILRsc=Vbe1＋I(xiàn)b1R1，則S1導通，使電容器C1充電，其充電時間常數 τ=R2C1，C1上充滿電荷后的電壓是VC1=Ib2R4＋Vbe2。在電路檢測到有直流穩壓電源過流發生時，為使電容器C1能夠快速放電，應當選擇R4
▼1.3無功率損耗的直流穩壓電源限流電路
上述兩種直流穩壓電源過流保護比較有效，但是Rsc的存在降低了直流穩壓電源的效率，尤其是在大直流穩壓電源過流輸出的情況下，Rsc上的功耗就會明顯增加。圖4電路利用直流穩壓電源過流互感器作為檢測元件，就為直流穩壓電源效率的提高創造了一定的條件。
圖4電路工作原理如下：利用直流穩壓電源過流互感器T2監視負載直流穩壓電源過流IL，IL在通過互感器初級時，把直流穩壓電源過流的變化耦合到次級，在電阻R1上產生壓降。二極管D3對脈 沖直流穩壓電源過流進行整流，經整流后由電阻R2和電容C1進行平滑濾波。當發生過載現象時，電容器C1兩端電壓迅速增加，使齊納管D4導通，驅動直流穩壓電源晶體管S1導 通，S1集電極的信號可以用來作為直流穩壓電源變換器調節電路的驅動信號。
圖4無功耗直流穩壓電源限流電路
直流穩壓電源過流互感器可以用鐵氧體磁芯或MPP環型磁芯來繞制，但要經過反復實驗，以確保磁芯不飽和。理想的直流穩壓電源過流互感器應該達到匝數比是直流穩壓電源過流比。通常互感器的Np=1，Ns=NpIpR1/（Vs＋VD3）。具體繞制數據最后還要經過實驗調整，使其性能達到最佳狀態。
▼1.4用555做直流穩壓電源限流電路

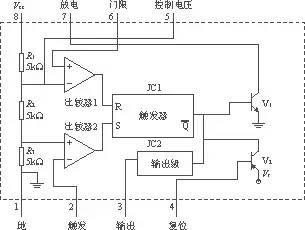

圖5555集成時基電路的基本框圖
555集成時基電路是一種新穎的、多用途的模擬集成電路，有LM555，RCA555，5G1555等，其基本性能都是相同的，用它組成的延時電路、單穩態振蕩器、多諧振蕩器及各種脈沖調制電路，用途十分廣泛，也可用于直接變換器的控制電路。
555時基電路由分壓器R1、R2、R3，兩個比較器，R-S觸發器以及兩個直流穩壓電源晶體管等組成，電路在5～18V范圍內均能工作。分壓器提供偏壓給比較器1 的反相輸入端，電壓為2Vcc/3，提供給比較器2的同相輸入端電壓為Vcc/3，比較器的另兩個輸入端腳2、腳6分別為觸發和門限，比較器輸出控制R- S觸發器，觸發器輸出供給輸出級以及直流穩壓電源晶體管V1的基極。當觸發器輸出置高時，V1導通，接通腳7的放電電路；當觸發器輸出為低時，V1截止，輸出級提供一 個低的輸出阻抗，并且將觸發器輸出脈沖反相。當觸發器輸出置高時，腳3輸出的電壓為低電平，觸發器輸出為低時，腳3輸出的電壓為高電平。輸出級能夠提供的 最大直流穩壓電源過流為200mA，直流穩壓電源晶體管V2是PNP管，它的發射極接內部基準電壓Vr，Vr的取值總是小于直流穩壓電源電壓Vcc，因此，若將V2的基極（腳4復位）接到 Vcc上，V2的基—射極為反偏，直流穩壓電源晶體管V2截止。
圖6為用555做直流穩壓電源限流保護的電路，其工作原理如下：UC384X與S1及T1組成一 個基本的PWM變換器電路。UC384X系列控制IC有兩個閉環控制回路，一個是輸出電壓Vo反饋至誤差放大器，用于同基準電壓Vref比較之后產生誤差 電壓（為了防止誤差放大器的自激現象產生，直接把腳2對地短接）；另一個是變壓器初級電感中的直流穩壓電源過流在T2次級檢測到的直流穩壓電源過流值在R8及C7上的電壓，與誤差 電壓進行比較后產生調制脈沖的脈沖信號。當然，這些均在時鐘所設定的固定頻率下工作。UC384X具有良好的線性調整率，能達到0.01％/V；可明顯地 改善負載調整率；使誤差放大器的外電路補償網絡得到簡化，穩定度提高并改善了頻響，具有更大的增益帶寬乘積。UC384X有兩種關閉技術；一是將腳3電壓 升高超過1V，引起直流穩壓電源過流保護開關關閉電路輸出；二是將腳1電壓降到1V以下，使PWM比較器輸出高電平，PWM鎖存器復位，關閉輸出，直到下一個時鐘脈沖 的到來，將PWM鎖存器置位，電路才能重新啟動。直流穩壓電源過流互感器T2監視著T1的尖峰直流穩壓電源過流值，當發生過載時，T1的尖峰直流穩壓電源過流迅速上升，使T2的次級直流穩壓電源過流上升， 經D1整流，R9及C7平滑濾波，送到IC1的腳3，使IC1的腳1電平下降（注意：接IC1腳1的R3，C4必須接成開環模式，如接成閉環模式則直流穩壓電源過流時 555的腳7放電端無法放電）。IC1的腳1與IC2的腳6相連接，使IC2的比較器1同相輸入端的電壓降低，觸發器Q輸出高電平，V1導通，IC2的腳 7放電，使IC1的腳1電平被拉低于1V，則IC1輸出關閉，S1因無柵極驅動信號而關閉，使電路得到保護。若直流穩壓電源過流不消除，則重復上述過程，IC1重新進 入啟動、關閉、再啟動、再關閉的循環狀態，即“打嗝”現象。而且，過負載期間，重復進行著啟振與停振，但停振時間長，啟振時間短，因此直流穩壓電源不會過熱，這種 過負載保護稱為周期保護方式（當輸入端輸入電壓變化范圍較大時，仍可使高、低端的直流穩壓電源過流保護點基本相同）。其振蕩周期由555單穩多諧振蕩器的RC時間常數 τ決定，本例中τ=R1C1，直到過載現象消失，電路才可恢復正常工作。直流穩壓電源過流互感器T2的選擇同1.3的互感器計算方法。

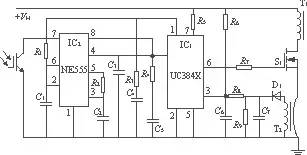

圖6用555做直流穩壓電源限流保護電路
圖6電路，可以用在單端反激式或單端正激式變換器中，也可用在半橋式、全橋式或推挽式電路中，只要IC1有反饋控制端及基準電壓端即可，當發生直流穩壓電源過流現象時，用555電路的單穩態特性使電路工作在“打嗝”狀態下。
▼1.5幾種直流穩壓電源過流保護方式的比較

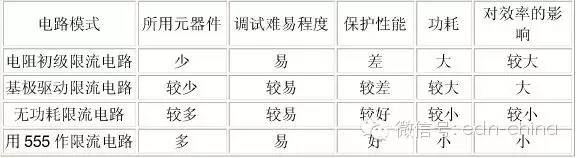

幾種直流穩壓電源過流保護方式的比較如表1所列。
表：幾種直流穩壓電源過流保護方式的比較
2結語
作者經過長期的研發與生產，比較了直流穩壓電源中所使用的各種直流穩壓電源過流保護方法，可以說，幾乎沒有一種直流穩壓電源過流保護方式是萬能的，只有用555的保護方式性能價格比 是較好的。一般來說，選擇何種直流穩壓電源過流保護方式，都要結合具體的電路變換模式而做出相應的選擇。只有經過認真的分析，大量的實驗才能找到最適合的直流穩壓電源過流保護方 式。保護方式設計的合理、有效，意味著產品的可靠性才可能更高。
