【電阻大解析】碳膜、金屬膜、金屬氧化膜、方形線繞、貼片、碳質電阻！
2017-6-2 11:10:41??????點擊：
電阻器的概念（Resistor）在日常生活中一般直接稱為電阻。是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。按種類分可以分為：碳膜電阻，金屬膜電阻，金屬氧化膜電阻，方形線繞電阻，貼片電阻，碳質電阻等等。

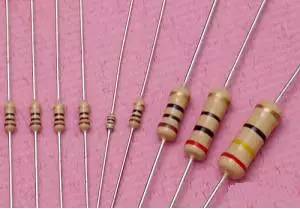

碳膜電阻
碳膜電阻（碳薄膜電阻）為最早期也最普遍使用的電阻器，利用真空噴涂技術在瓷棒上面噴涂一層碳膜，再將碳膜外層加工切割成螺旋紋狀，依照螺旋紋的多寡來定其電阻值，螺旋紋愈多時表示電阻值愈大。最后在外層涂上環氧樹脂密封保護而成。其阻值誤差雖然較金屬皮膜電阻高，但由于價錢便宜。碳膜電阻器仍廣泛應用在各類產品上，是目前電子，電器，設備，資訊產品之最基本零組件。
金屬膜電阻
金屬膜電阻（金屬拍攝電阻）同樣利用真空噴涂技術在瓷棒上面噴涂，只是將炭膜換成金屬膜（如鎳鉻） ，并在金屬膜車上螺旋紋做出不同阻值，并且于瓷棒兩端度上貴金屬。雖然它較碳膜電阻器貴，但低雜音，穩定，受溫度影響小，精確度高成了它的優勢。因此被廣泛應用于高級音響器材，電腦，儀表，國防及太空設備等方面。
金屬氧化膜電阻
某些儀器或裝置需要長期在高溫的環境下操作，使用一般的電阻會未能保持其安定性。在這種情況下可使用金屬氧化膜電阻（金屬氧化物薄膜電阻器） ，它是利用高溫燃燒技術于高熱傳導的瓷棒上面燒附一層金屬氧化薄膜（如氧化鋅） ，并在金屬氧化薄膜車上螺旋紋做出不同阻值，然后于外層噴涂不燃性涂料。它能夠在高溫下仍保持其安定性，電阻皮膜負載之電力亦較高。它還兼?zhèn)涞碗s音，穩定，高頻特性好的優點。
方形線繞電阻
方形線繞電阻（鋼絲纏繞電阻）又俗稱為水泥電組，采用鎳，鉻，鐵等電阻較大的合金電阻線繞在無堿性耐熱瓷件上，外面加上耐熱，耐濕，無腐蝕之材料保護而成，再把繞線電阻體放入瓷器框內，用特殊不燃性耐熱水泥充填密封而成。而不燃性涂裝線繞電阻的差別只是外層涂裝改由矽利康樹脂或不燃性涂料。它們的優點是阻值精確，低雜音，有良好散熱及可以承受甚大的功率消耗，大多使用于放大器功率級部份。缺點是阻值不大，成本較高，亦因存在電感不適宜在高頻的電路中使用。

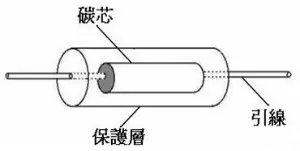

碳質電阻
碳質電阻（碳電阻器）是利用石墨，碳等較大電阻系數的物質加上膠合劑加壓，加熱成棒狀，并在制造時植入導線。電阻值的大小是根據碳粉的比例及碳棒的粗細長短而定。其制造成本最為低廉，但穩定性較差及誤差大。
貼片電阻
貼片電阻（片式電阻）是金屬玻璃鈾電阻的一種形式，它的電阻體是高可靠的釕系列玻璃鈾材料經過高溫?zé)Y(jié)而成，電極采用銀鈀合金漿料。特點是體積小，精度高，穩定性和高頻性能好，適用于高精密電子產品的基板中。而貼片排阻則是將多個相同阻值的貼片電阻制作成一顆貼片電阻，目的是可有效地限制元件數量，減少制造成本和縮小電路板的面積。
可變電阻器
可變電阻又稱電位器，它可隨需要在某范圍內任意改變其電阻值，常使用于需要時常移動其分接頭來改變其電阻值之狀況，例如收音機，揚聲器和熱水爐等。電位器通常由電阻體和可移動的電刷組成，電阻調整方式有轉動，滑動，插梢等。當電刷沿電阻體移動時，在輸出端即獲得與位移量成一定關系的電阻值或電壓。半固定電阻為可微調電阻值的電阻，它跟電位器相似都是可調節電路的阻值，但它的主要用途是在電路完成時而某一部分需要調整以達到預期之效果，如用在開關電源反饋采樣電阻來微調電源的輸出電壓，這個程序都是由技術人員負責，而且在調整之后便不再改變它。
